Полиуретановая модульная система Clip-Tec

Заказать

Артикул:

Под заказ

Заказать

Описание

Тех. характеристики

Применение

Полиуретановая система Clip-Tec^® - модульная система сит для многоярусных грохотов

Характеристика:

В настоящее время полиуретановая система Clip-Tec^® является самой распространённой. Благодаря простому монтажу наиболее часто используется в многоярусных грохотах.

Толщина сита:

Толщина сита с учётом нагрузки от 30,0 до 60,0 мм

Материал:

Полиуретан в диапазоне твердости 45 – 90 по Шору. Сита имеют внутреннее армирование.

Поставляемые размеры:

Стандартный размер модуля 300 x 1000 мм
Ячейки квадратные и прямоугольные от 2,0 мм до 135,0 мм

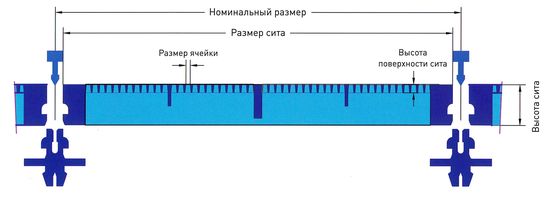

Размерный чертеж:

Размер ячейки: 2 - 135 мм

Высота сита: 30 - 60 мм

Твердость: 55⁰ - 90⁰ Shore A

Номинальный размер:

- стандартный: 300 мм

- возможность: 40-400 мм

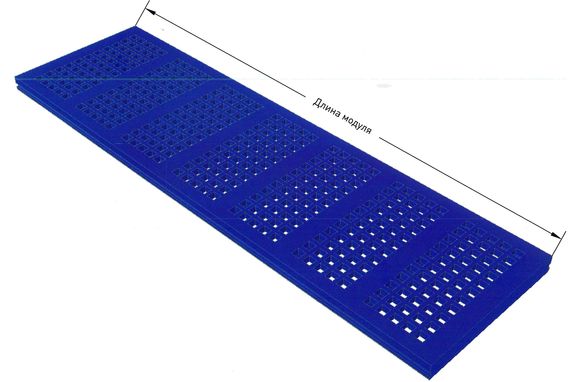

Модуль сита:

Длина модуля: стандартно 1000 мм или до 1600 мм

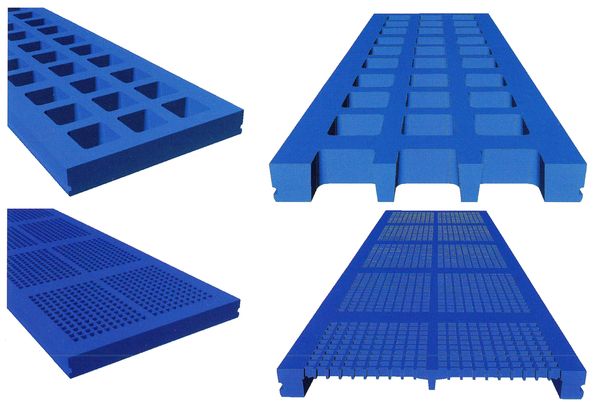

Модуль с квадратными ячейками:

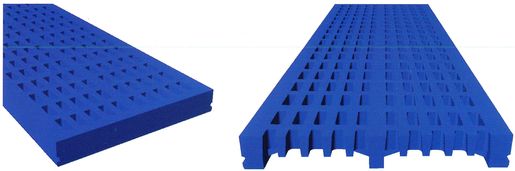

Модуль с прямоугольными ячейками:

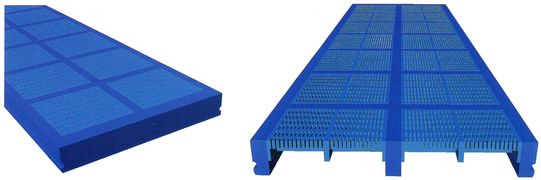

Модуль с термопластичными полями:

Закажите полиуретановую систему сит Clip-Tec^® в СООО "Евро СИТЕКС Бел"

Гор. (017) 201-91-51 (21)

А1 (029) 66-77-539 MTC (029) 75-12-000 Life (025) 601-00-51

и вы получите высококлассное долговечное промышленное сито!

Перечень размеров поставляемых полиуретановых сборных систем сит с квадратными отверстиями

Размер отверстия	Общая толщина сита	Толщина сортировочной поверхности	Ширина мостика	Свободная сортировочная площадь
a	Bh	h	s	%
2,0	25	12	3,6	10
2,5	30	7	2,8	13
3,15	30	10	3,2	15
3,5	30	7	2,8	20
4,0	30	9	3,2	21
4,5	30	10	3,5	19
5,0	30	10	3,0	25
5,0	30	10	3,7	22
5,5	30	10	3,7	24
6,3	30	10	3,7	26
7,0	30	10	3,8	28
8,0	30	10	3,8	30
9,0	30	12	4,1	31
9,5	30	7	4,9	30
10,0	30	12	4,0	35
11,0	30	12	4,0	36
11,5	30	13	7,4	28
12,5	30	13	7,0	26
13,0	30	13	8,8	26
14,0	30	13	8,8	27
14,0	30	13	5,0	42
15,0	30	13	7,7	31
16,0	30	13	8,8	30
17,0	30	15	8,6	32
17,0	40	25	10,9	27
18,0	30	15	9,1	33
18,0	40	25	10,9	29
19,0	30	15	9,1	33
20,0	30	15	9,1	35
20,0	40	25	11,1	31
22,0	30	15	9,3	36
24,0	30	20	13,2	32
25,0	30	18	12,1	34
25,0	40	28	17,5	27
26,0	30	20	11,0	39
27,0	30	18	15,8	31
28,0	30	18	14,8	33
28,0	40	28	13,9	34
30,0	30	18	12,2	38
30,0	40	28	22,0	32
32,0	30	18	20,2	36
32,0	40	31	19,3	29
34,0	30	21	17,6	35
34,0	40	31	16,7	35
35,0	30	21	16,3	37
35,0	40	31	20,3	33
36,0	30	18	10,5	53
36,0	30	21	15,1	39
37,0	30	21	18,5	37
38,0	40	31	16,8	34
38,2	50	41	28,0	26
40,0	30	21	15,1	34
40,0	40	31	14,9	37
40,0	40	31	26,3	29
41,0	40	31	24,6	35
42,0	30	21	13,2	40
42,0	40	31	23,4	52
43,0	30	21	22,8	38
43,0	40	31	21,9	39
45,0	30	21	20,1	42
45,0	40	31	19,5	38
47,0	30	21	17,8	41
49,0	40	40	17,0	44
50,0	30	30	15,0	46
50,0	60	65	25,0	38
50,5	40	40	17,0	47
51,0	30	30	15,5	49
51,0	40	30	22,0	45
53,0	40	40	22,0	43
54,0	40	30	22,0	47
54,5	30	30	20,0	45
56,0	30	30	21,0	43
56,0	40	40	19,0	44
58,0	30	30	17,5	47
60,0	40	40	23,0	46
62,0	40	40	25,0	45
63,0	40	40	27,0	44
64,5	30	30	25,5	46
67,0	40	40	27,0	47
68,5	30	30	25,5	49
71,0	40	40
73,0	30	30
75,0	40	40
80,0	45	45
81,0	40	40
82,5	30	30
84,0	40	40
90,0	45	45
91,0	40	40
92,5	30	30
100,0	50	50
102,0	40	40
104,0	30	30
100,0	55	55
105,0	40	40
108,0	30	30
112,0	60	60
114,0	50	50
116,0	40	40
117,5	30	30
120,0	60	60
122,0	50	50
123,5	40	40
125,0	30	30
130,0	60	60
132,0	50	50
133,5	40	40
135,0	30	30

Примечание: от размера отверстия 60 мм и более ширина мостика определяется индивидуально и переменной величиной является размер свободной сортировочной площади.

Перечень размеров поставляемых полиуретановых сборных систем сит с прямоугольными отверстиями

Отверстия смещенные

Размер отверстия		Общая толщ. сита	Толщина сорт. поверхн.	Ширина мостика		Длина отверстия в направлении		Своб. сорт. площадь
Ширина	Длина	Bh	h	Боковой	Головной	300	1000	%
1,6	25,0	30	10	4,0	6,0		х	13
2	16,0	30	10	4,0	3,0	х		15
2	25,5	26	12	3,5	4,5	х		17
2,5	16,0	30	10	4,0	4,5	х		18
3	25,0	30	10	4,0	5,0	х		25
4	16,0	30	12	4,9	4,9	х		24

Отверстия рядовые

Размер отверстия		Общая толщ. сита	Толщина сорт. поверхн.	Ширина мостика		Длина отверстия в направлении		Своб. сорт. площадь
Ширина	Длина	Bh	h	Боковой	Пиковый	300	1000	%
0,5	14,0	30	10	2,5	5,0		х	7,4
0,5	15,5	30	8	3,0	5,0		х	7,2
0,6	15,5	30	8	3,0	5,0	х		8,3
0,8	14,0	30	10	2,5	5,0			11,0
0,8	15,5	30	10	3,0	5,0	х	х	10,4
1,0	14,0	30	10	1,9	5,5	х		12,5
1,0	15,5	30	10	3,5	5,0		х	11,5
1,0	17,0	30	10	2,5	5,0	х		14,8
1,5	14,0	30	10	2,5	5,0	х		16,5
1,8	17,0	30	10	3,0	3,0	х		20,6
2,0	23,0	30	16	5,8	5,8	х		12,9
2,25	16,0	30	10	4,0	4,0	х	х	27,6
2,5	25,4	30	16	5,8	5,8	х	х	17,2
3,0	16,0	30	10	4,0	4,0	х	х	32,9
5,0	54,0	30	10	4,9	8,2	х	х	31,7
5,0	2,0	30	13	4,2	3,7	х		28,1
5,0	8,0	28	13	3,5	3,5	х		22,4
5,0	17,0	30	15	5,2	7,0	х	х	29,3
5,0	54,0	30	10	4,9	8,2	х	х	31,7
6,0	8,7	30	10	5,0	5,0	х		25,7
6,5	8,0	30	7	4,9	4,2		х	26,7
7,0	25,0	30	17	6,1	10,0		х	27,7
10,0	22,0	30	20	7,0	11,0		х	28,7
10,0	57,0	30	15	8,0	7,5		х	37,2
11,0	100,0	40	30	8,0	36,0		х	33,4
12,0	45,0	40	30	7,0	9,8		х	32,4
13,2	17,0	30	20	7,8	8,1		х	39,5
20,0	25,0	30	15	9,1	7,5		х	39,3
24,0	40,0	30	20	7,5	13,5		х	43,5
25,0	30,0	40	33	15,0	15,0		х	30,0
26,0	31,5	30	23	13,5	14,0		х	32,2
33,5	51,0	40	20	15,0	-		х	39,9
35,0	53,0	30	10	13,3	14,7		х	43,3
42,0	46,0	40	30	21,0	25,0		х	34,4
45,0	47,0	40	30	11,5	25,0		х	53,2

Сортировка песка, камня, угля, рециклинг бетонов. Рекомендуется для сухой и мокрой сортировки и обезвоживания.

Ознакомительный ролик смотрите здесь.
